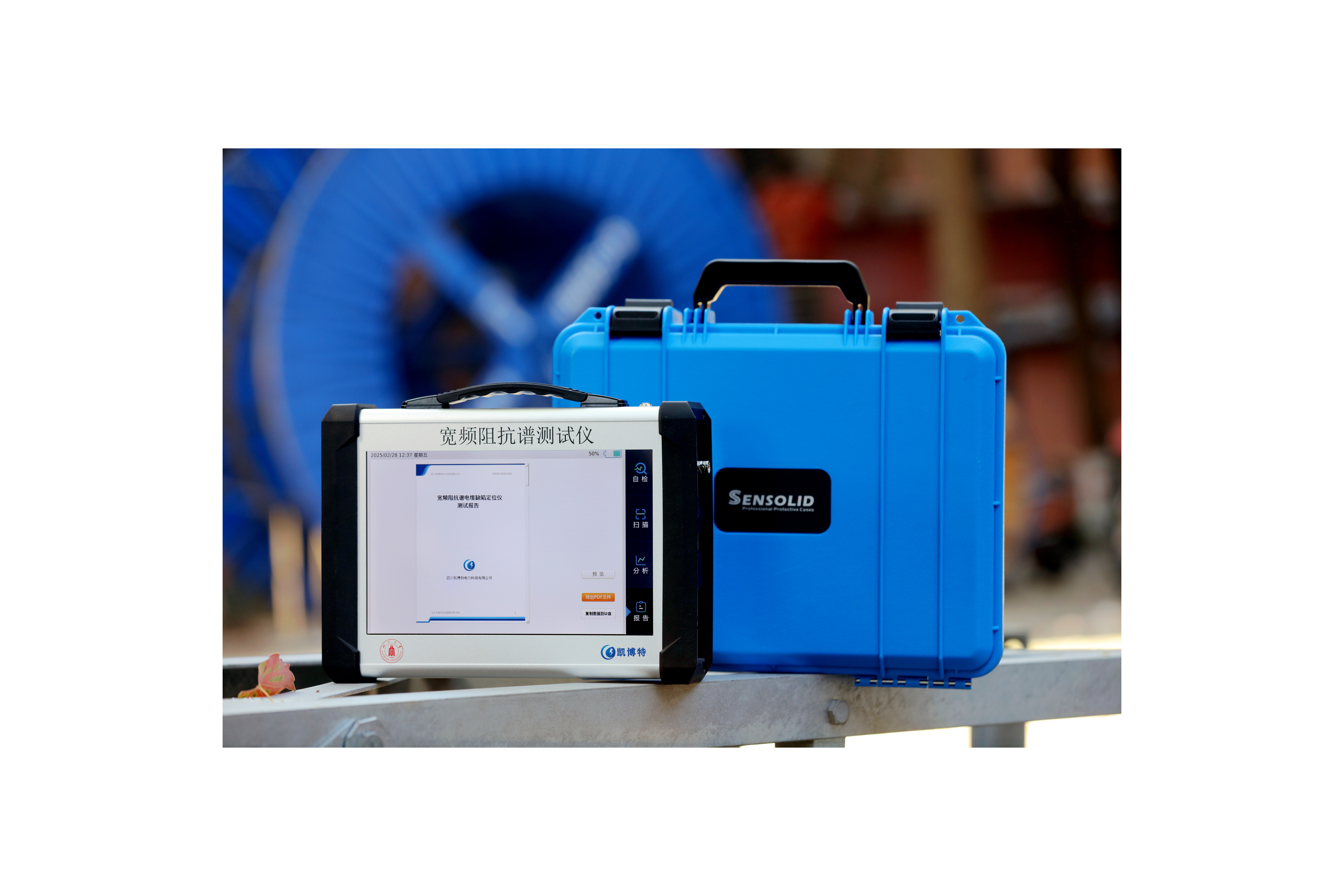

宽频阻抗谱测试仪

产品功能丨
基于宽频阻抗谱分析的电缆缺陷定位仪，通过首端注入扫频信号和加窗傅里叶变换，实现电缆微弱缺陷的精确识别与定位。

性能参数丨

 有效检测长度：50米~100公里；

​​​​​​​  定位误差：<0.5%；
​​​​​​​  扫频范围：5Hz~20MHZ；

​​​​​​​  输出信噪比：>80dB；
​​​​​​​  可检测缺陷尺度：米级；

​​​​​​​  总重量：＜2kg（含电池）；

​​​​​​​  电池容量：8000mAh；

​​​​​​​  可工作温度：-15°C~+50°C；

​​​​​​​  可工作湿度：≤80%(相对湿度)；

​​​​​​​  尺寸：28.3cm×6.1cm×20.5cm（较A4纸小）；

​​​​​​​  可工作时间：>6小时，支持快速充电；

​​​​​​​  架构及系统：基于ARM cortex设计，Linux内核，性能稳定，长时续航；

​​​​​​​  图谱显示功能：具备频域、时域数据分析功能；具备频域图谱缺陷补偿功能；

​​​​​​​  缺陷辅助识别：具备缺陷位置自动寻峰及缺陷严重程度柱状图显示功能，可扩展网络在线、离线分析；

​​​​​​​ ​​​​​​​ 缺陷标注及报告生成：具备时域、频域及补偿图谱缺陷标注功能，可完成电缆末端、正常接头及电缆缺陷标注，可对缺陷类型及严重程度分类标注，并自动生成测试报告。

产品优势丨
 整机软、硬件全自研，具备完全自主知识产权；

​​​​​​​  测试信号高频含量丰富，采用窄带滤波抑制噪声干扰；

​​​​​​​  定位精确度达0.5%、动态范围达80dB；

​​​​​​​  无损测试：高频AC 5V以内，不损伤电缆；

​​​​​​​  测试扫描频率范围广：测试频率5HZ-20MHz，低频测试频点丰富；

​​​​​​​  最大测试点：20000个点；
​​​​​​​  便携测试：装置体积小、重量轻(含电池2kg以内)，便于携带；

​​​​​​​  基于ARM cortex设计，性能稳定，可在户外连续工作6-7 h；

​​​​​​​  检测速度快，单次测试时间不超过1分钟；

​​​​​​​  具备时频域图谱联立分析及缺陷补偿功能，提高检出率；

​​​​​​​  具备缺陷自动寻峰及严重程度柱状显示，降低使用门槛，便于现场测试分析；

​​​​​​​  具备“电缆末端”、“正常接头”、以及“电缆缺陷”标注，且“电缆缺陷”可按类型和严重程度分类标注；

​​​​​​​  具备测试报告一键生成功能，便于测试自动化记录。

软件功能丨拥有完全自主知识产权的电缆缺陷智能定位软件
 核心技术原理

自主研发电缆缺陷定位算法，融合时频域联合分析与缺陷信号补偿技术，实现米级定位误差，精准捕捉微小缺陷特征。

 智能分析系统

集成自动寻峰、缺陷标注与频谱可视化功能，支持时频域数据联动比对，锁定异常反射点并量化缺陷严重程度。

 数据决策闭环

一键生成含4类专业图表的结构化报告，支持USB导出PDF，满足现场快速检修与全周期数据追溯需求，大幅提升运维效率。
